巨大モーター交換作業

巨大モーター交換作業

専用治工具の開発

WORKS DATA
施工時期	2014年２月
施工内容	氷蓄熱冷凍機のモーター交換作業
メーカー／品名
お客様業種	製造工場食品工場
施工場所	岩手県久慈市

WORKS PHOTO GALLERY

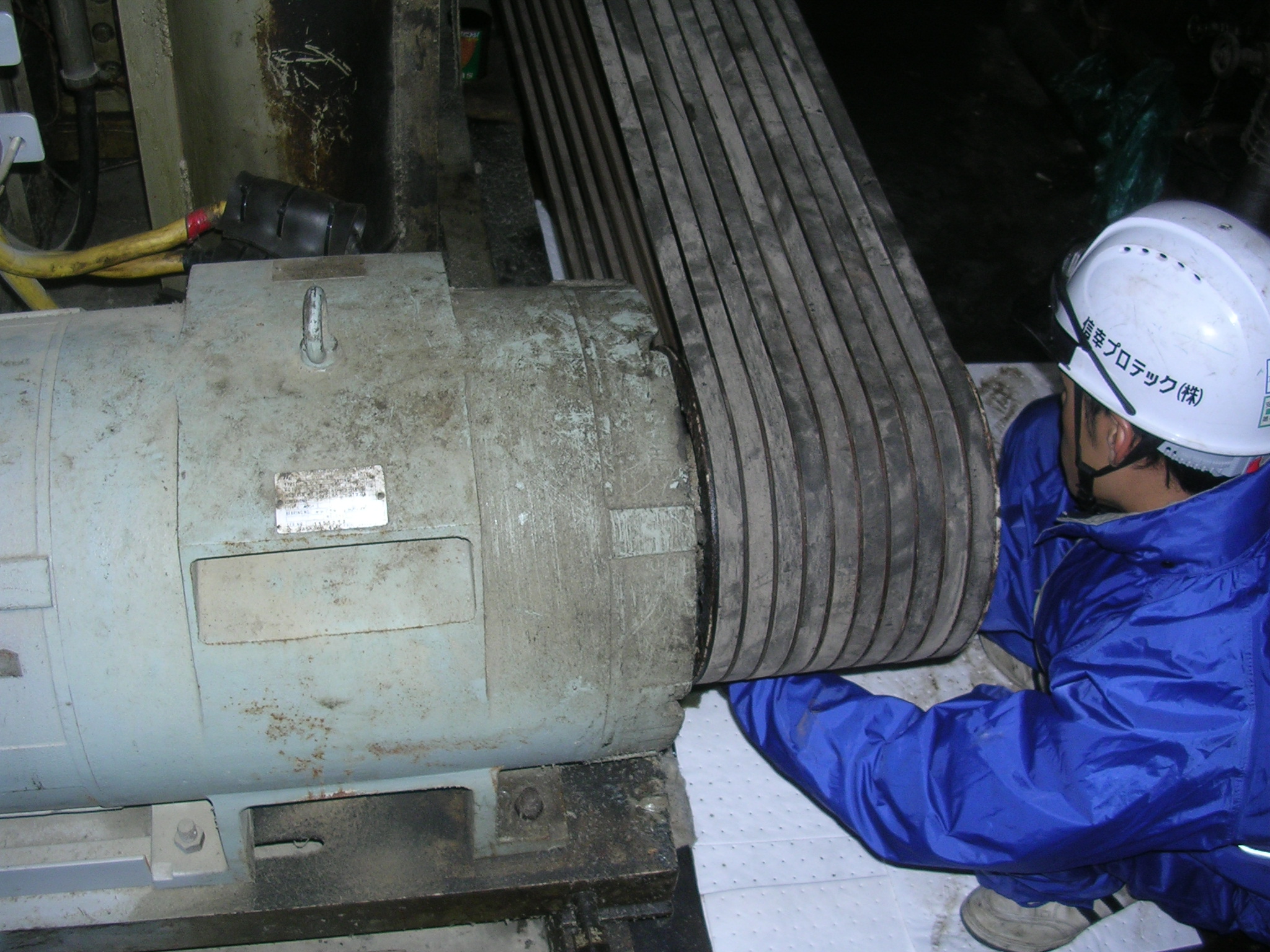

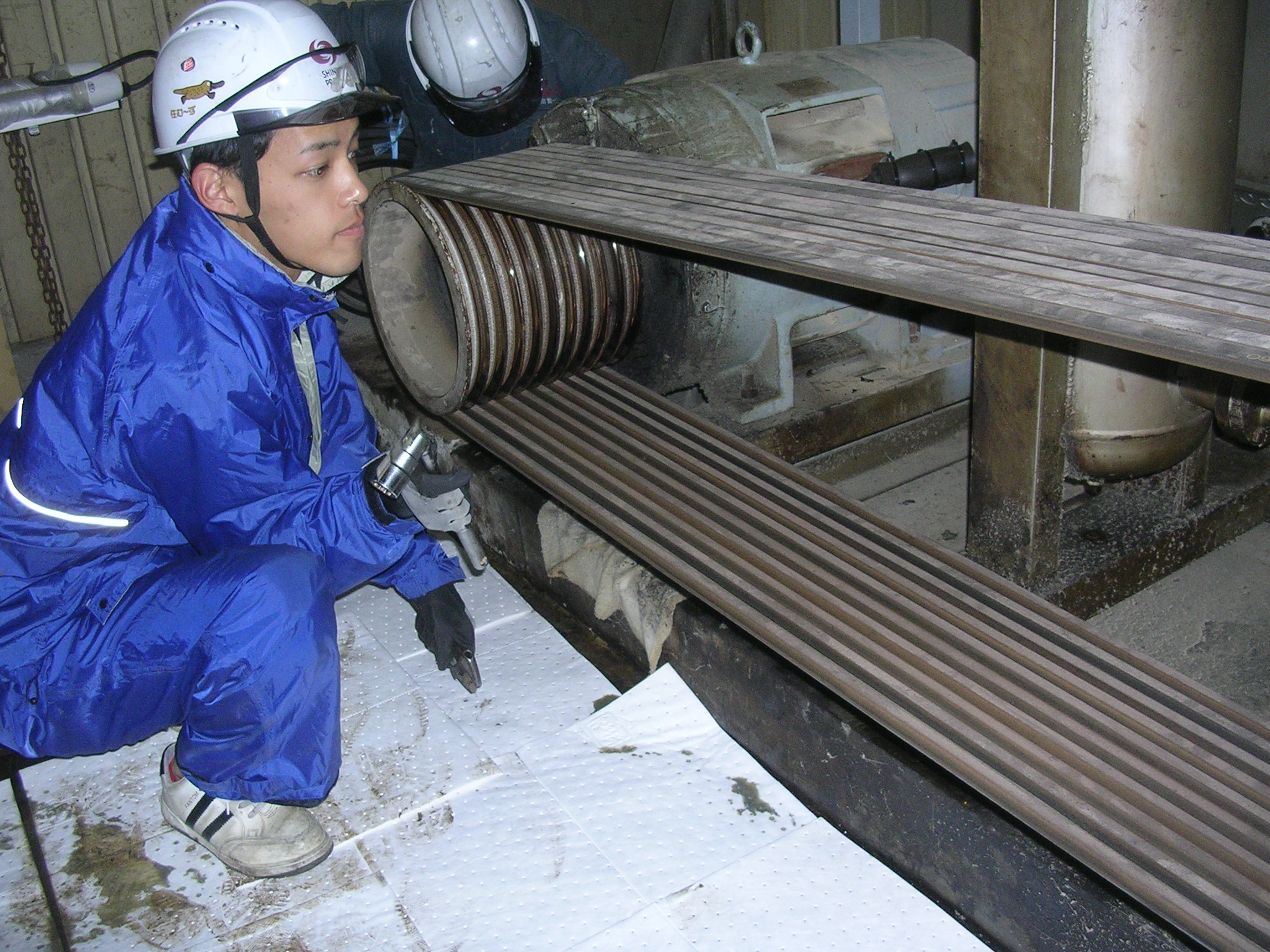

【写真１】作業方法検討中

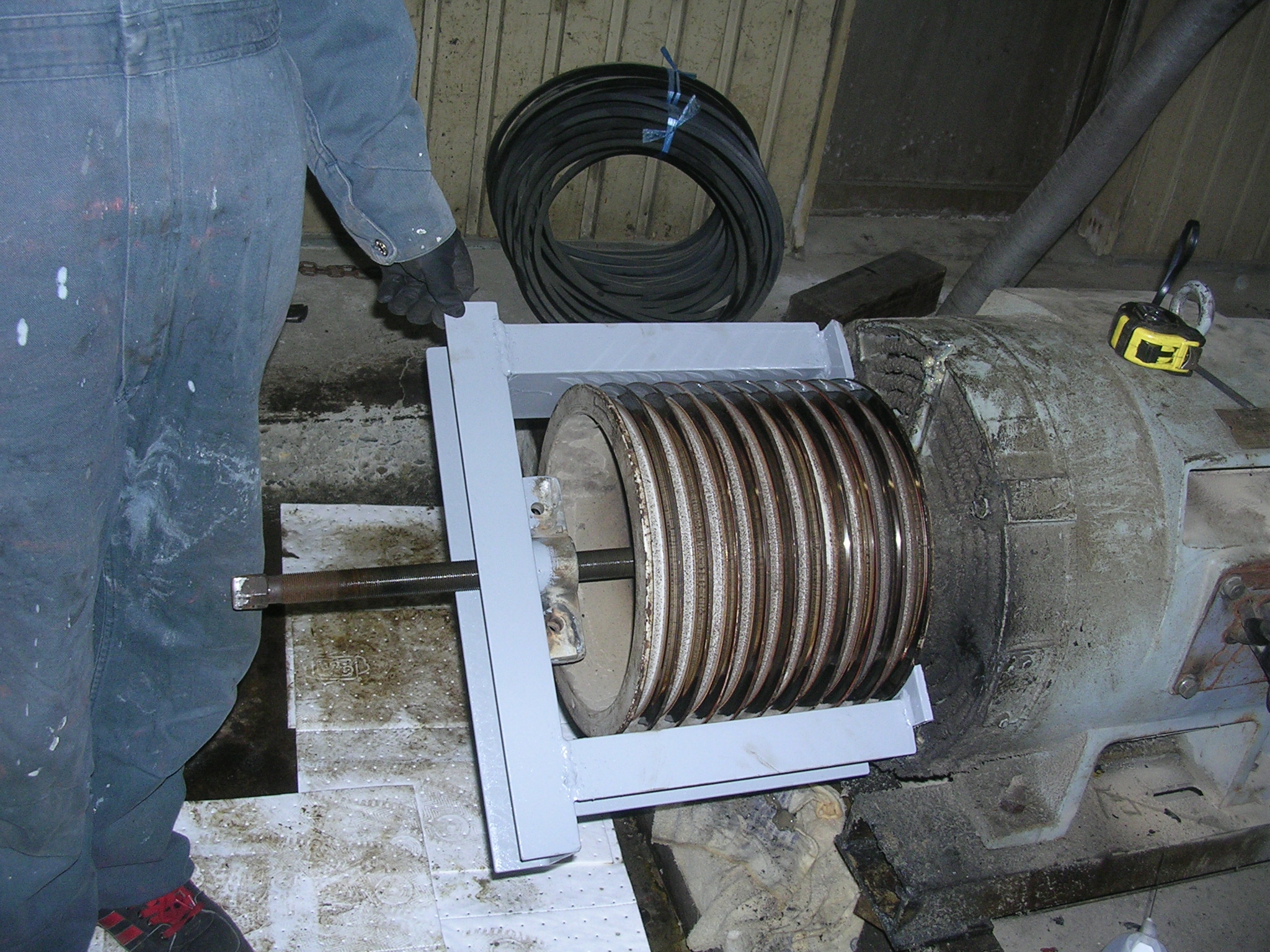

【写真２】作成した専用治工具

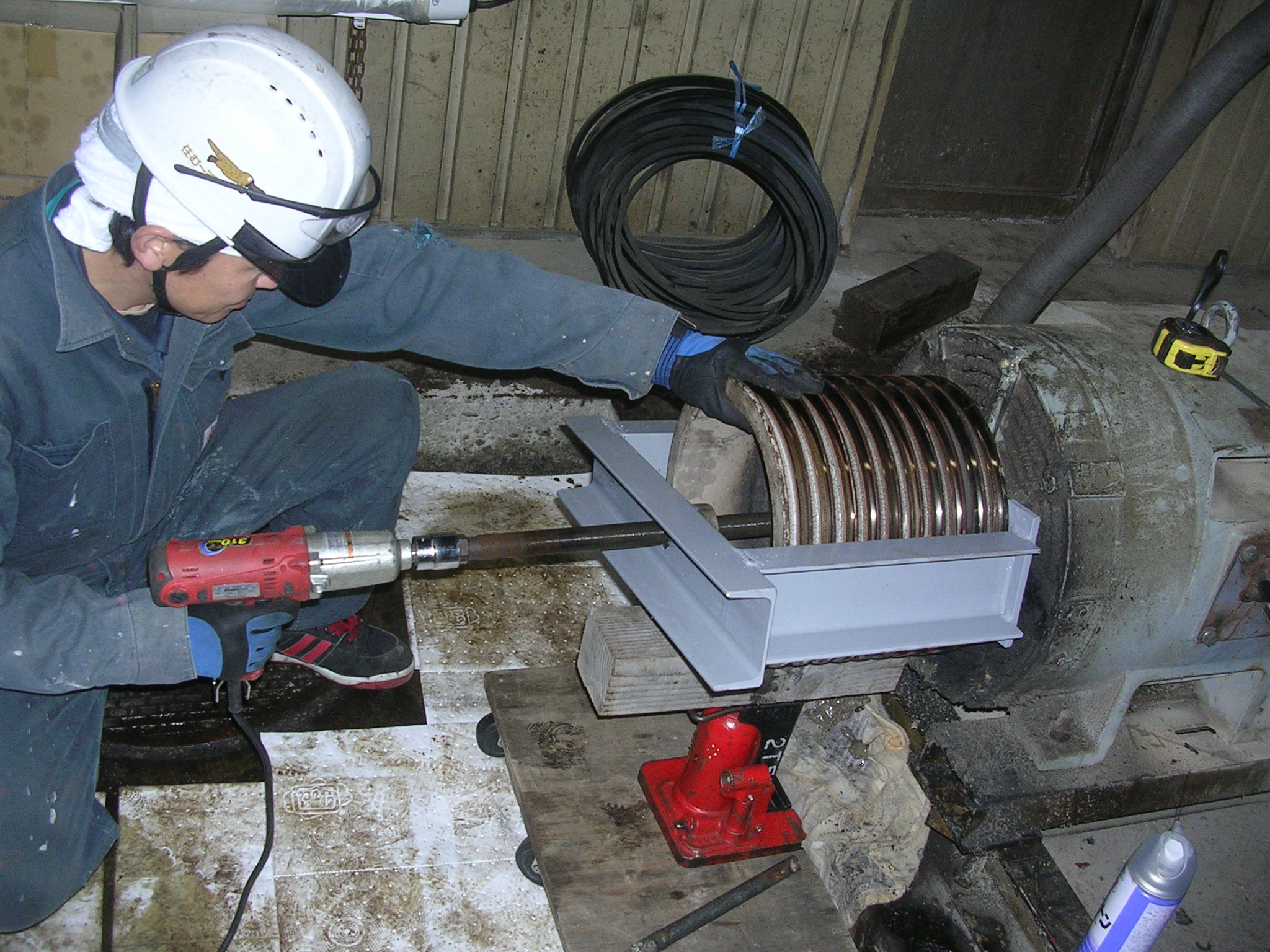

【写真３】インパクトレンチと治工具をつなげて使うと、スムーズに抜けました

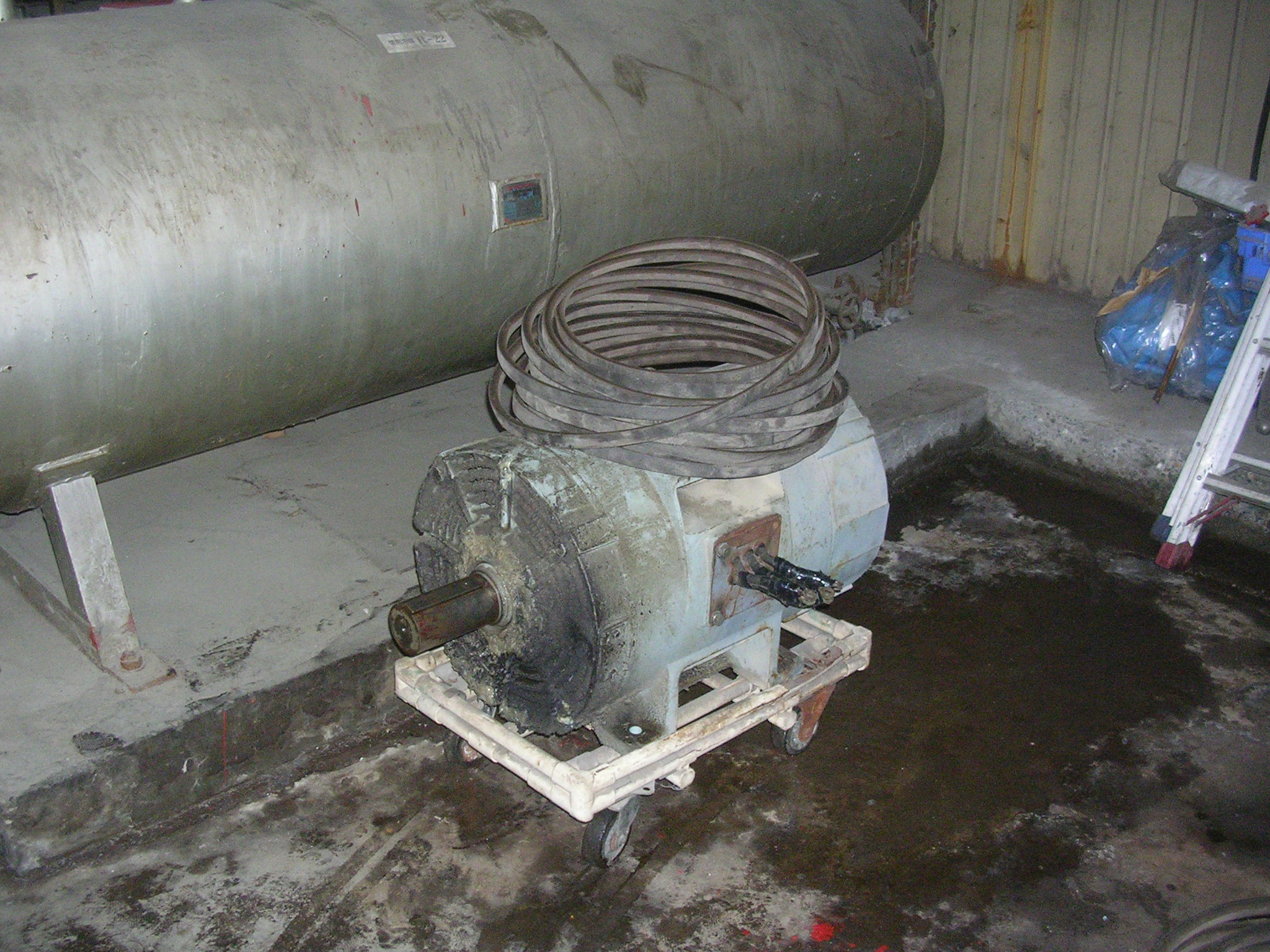

【写真４】やっと外すことができた古いモーター

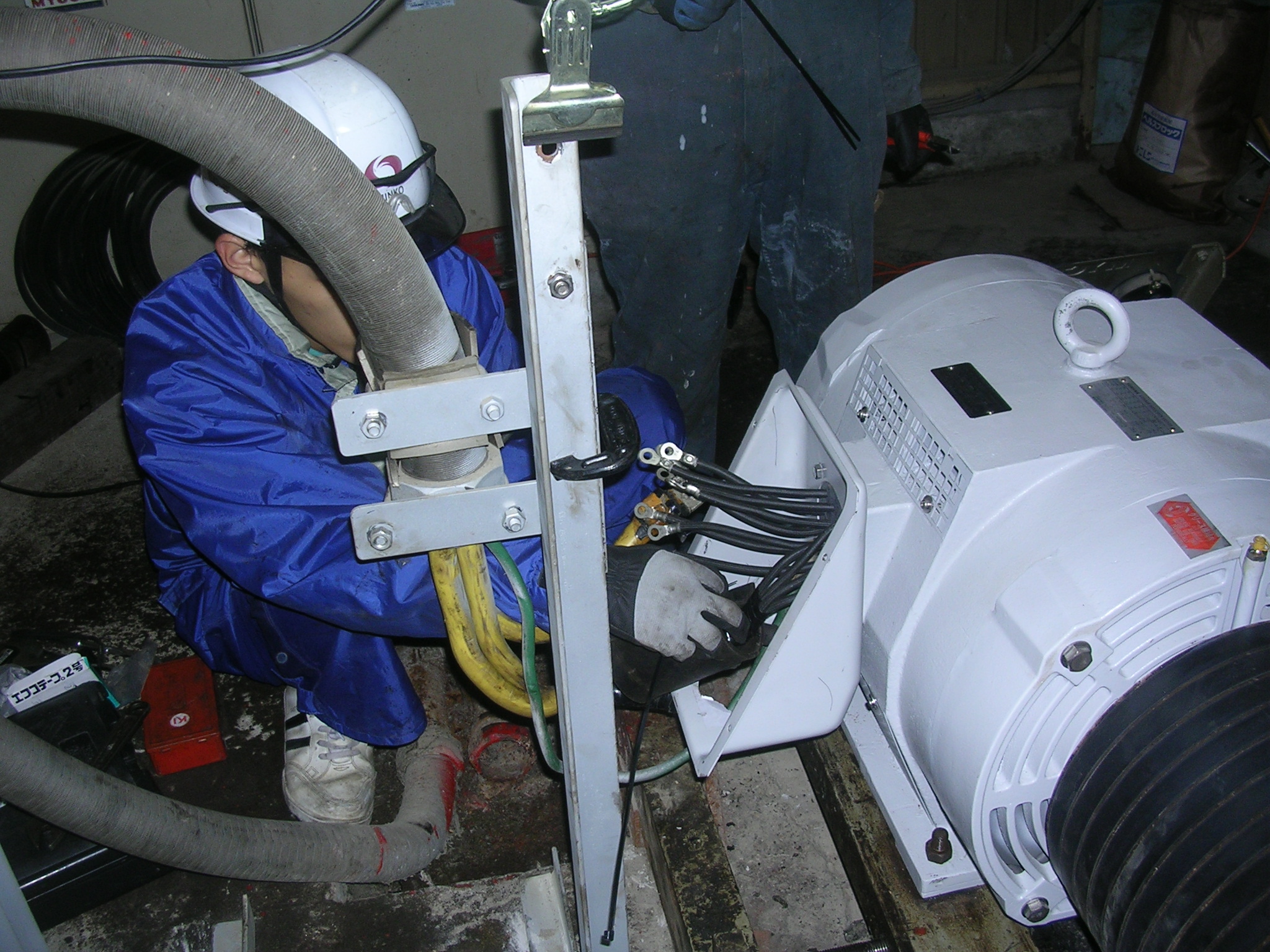

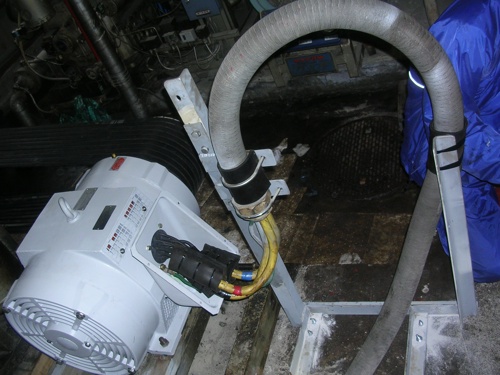

【写真５】新しいモーターを設置し、電気結線作業

施工前

モーター交換作業の工程の中で、Vベルトが10本がけのプーリーを外すのに市販の３つ爪のギヤプーラーでは全く歯が立たず、困っていました。

VOICE

今回のモーター交換作業は、弊社の業務内容の中でも滅多にないくらいの大きさのモーターとプーリーでした。
市販品の工具ギヤプーラーでは、ベルト掛けの幅が長く爪が全く届かず困っていました。
そこでプーリー形状から【写真２】に掲載しました、治工具を制作し引き抜き作業を試みました。
インパクトレンチのスイッチを入れると、嘘のようにとても簡単に引き抜くことができました。
今回の経験で作業にあった治工具の開発、制作は作業のスピードと安全性を高める重要なポイントであると実感し、いい経験になりました。
